የዳንፎስ ኢቪአር 3 ሶሌኖይድ ቫልቭ (ሞዴል 032F1204) መመሪያ መመሪያ

1. መግቢያ

ይህ የመመሪያ መመሪያ የዳንፎስ EVR 3 ሶሌኖይድ ቫልቭ ሞዴል 032F1204 ደህንነቱ የተጠበቀ እና ቀልጣፋ ጭነት፣ አሠራር እና ጥገና አስፈላጊ መረጃዎችን ይሰጣል። ተገቢውን አሠራር ለማረጋገጥ እና ሊከሰቱ የሚችሉ አደጋዎችን ለመከላከል ማንኛውንም አሰራር ከመሞከርዎ በፊት ይህንን መመሪያ በደንብ ያንብቡ።

2. ምርት አብቅቷልview

ዳንፎስ ኢቪአር 3 ለተለያዩ የኢንዱስትሪ እና የማቀዝቀዣ አፕሊኬሽኖች የተነደፈ በተለምዶ የተዘጋ (ኤንሲ) ሶሌኖይድ ቫልቭ ነው። 3/8 ኢንች ODF (የውጪ ዲያሜትር የተወዛወዘ) ግንኙነቶች ያሉት ሲሆን ደህንነቱ የተጠበቀ እና የሚያፈስስ መገጣጠምን ያረጋግጣል። ይህ ቫልቭ የተነደፈው ለትክክለኛነት እና የፈሳሽ ፍሰት ቁጥጥር ነው።

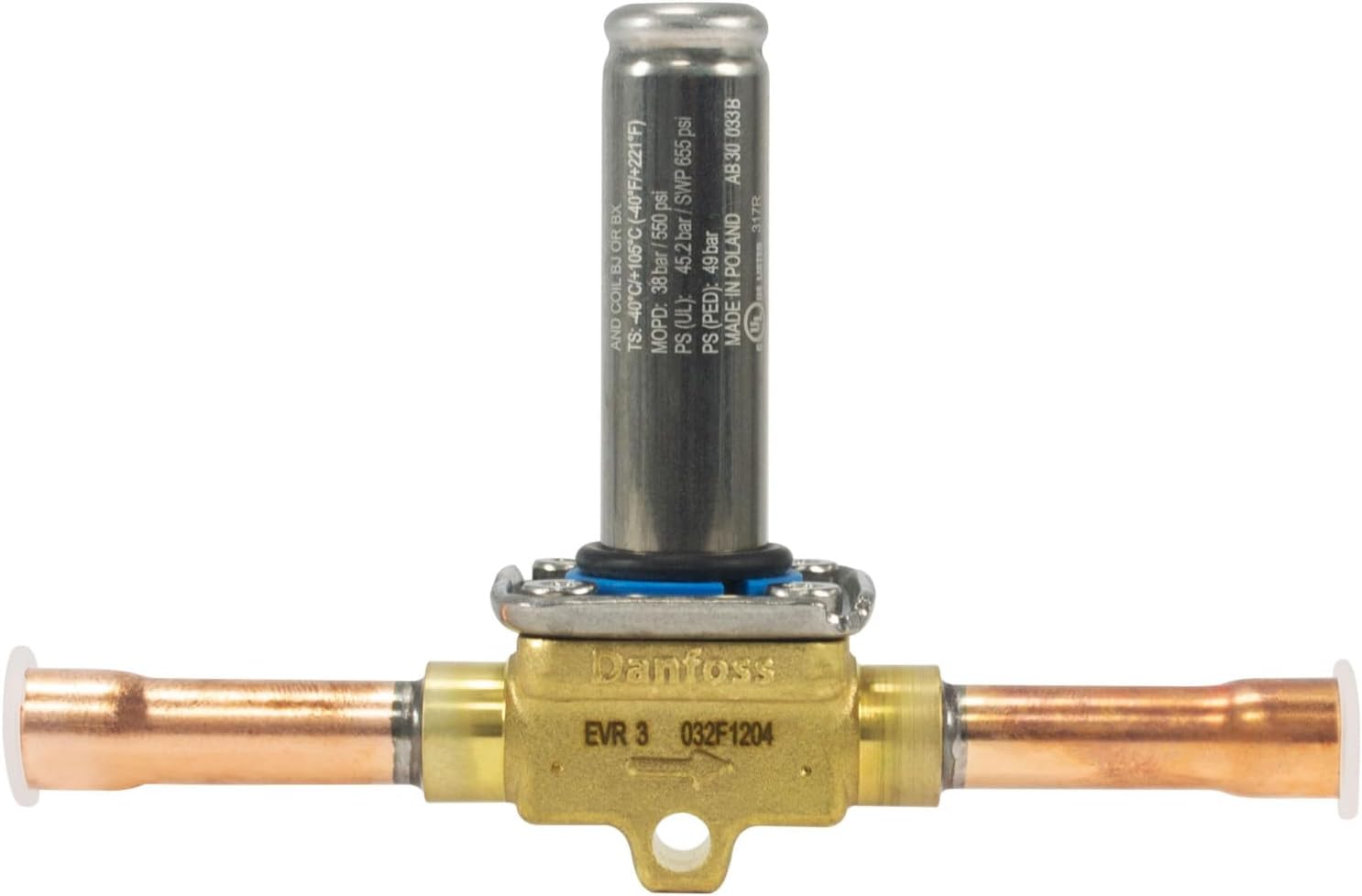

ምስል 2.1፡ ፊት ለፊት view የዳንፎስ ኢቪአር 3 ሶሌኖይድ ቫልቭ ሶሌኖይድ ኮይል ከተጫነበት። ይህ ምስል ዋናውን አካል፣ የኦዲኤፍ ግንኙነቶችን እና የተያያዘውን ኮይል ከዝርዝሮቹ ጋር ያጎላል።

ምስል 2.2፡ የኋላ view የዳንፎስ ኢቪአር 3 ሶሌኖይድ ቫልቭ፣ የፍሰት አቅጣጫውን በቀስት የሚያመለክት እና የቁጥጥር ምልክቶችን የሚያሳይ።

ምስል 2.3፡ የዳንፎስ ኢቪአር 3 ሶሌኖይድ ቫልቭ (032F1204) ከመጀመሪያው የማሸጊያ ሳጥኑ ጋር ይታያል፣ የምርት ዝርዝሮችን እና "በፖላንድ የተሰራ" የሚል መለያ ያሳያል።

3. የደህንነት መረጃ

• የሶሌኖይድ ቫልቭን ከመጫንዎ፣ ከማስተካከያዎ ወይም ከማስወገድዎ በፊት ሁልጊዜ ኃይልን ያላቅቁ።
• በቫልቭ ላይ ከመሥራትዎ በፊት የስርዓት ግፊት መጨመሩን ያረጋግጡ።
• እንደ የደህንነት መነጽር እና ጓንት ያሉ ተገቢ የግል መከላከያ መሳሪያዎችን (PPE) ይልበሱ።
• ተከላ እና ጥገና መደረግ ያለበት ብቃት ባላቸው ባለሙያዎች ብቻ ነው.
• የቫልቭው ዝርዝር መግለጫዎች (ግፊት፣ የሙቀት መጠን፣ የፈሳሽ ተኳሃኝነት) ከማመልከቻው መስፈርቶች ጋር የሚዛመዱ መሆናቸውን ያረጋግጡ።
• ቫልቭን ለከፍተኛ ሜካኒካል ጭንቀት ወይም ንዝረት ከማጋለጥ ይቆጠቡ።

4. መጫን

4.1 የቅድመ-መጫኛ ቼኮች

• በማጓጓዣ ጊዜ የጉዳት ምልክቶችን ለማግኘት ቫልቭን ይመርምሩ።
• የሞዴል ቁጥሩ (032F1204) እና ዝርዝር መግለጫዎቹ ከትዕዛዝዎ እና ከማመልከቻዎ ጋር የሚዛመዱ መሆናቸውን ያረጋግጡ።
• ሁሉም አስፈላጊ መሣሪያዎች እና መለዋወጫዎች መኖራቸውን ያረጋግጡ።

4.2 መጫኛ እና ግንኙነት

1. ቫልቭውን ለጥገና እና ለምርመራ በቀላሉ ለመድረስ በሚያስችል ቦታ ላይ ይጫኑት። ቫልቭው በማንኛውም ቦታ ሊጫን ይችላል፣ ነገር ግን የቆሻሻ ክምችትን ለመከላከል ከኮይሉ ጋር ወደ ላይ መጫን ይመከራል።
2. በቫልቭ አካል ላይ ያለው የፍሰት አቅጣጫ ቀስት ከስርዓቱ የፈሳሽ ፍሰት ጋር እንዲጣጣም ያረጋግጡ።
3. የ3/8 ኢንች የኦዲኤፍ ቧንቧዎችን ከቫልቭ መግቢያ እና መውጫ ወደቦች ጋር ያገናኙ። ፍሳሽ የሌለበት ግንኙነት እንዲኖር ለማድረግ ተገቢ የሆኑ የፍላሪንግ መሳሪያዎችን እና ቴክኒኮችን ይጠቀሙ።
4. የቫልቭ አካሉን ከመጠን በላይ ሳያስጨንቁ ፍሳሽ እንዳይፈጠር በአምራቹ ከሚመከረው የማሽከርከር ዝርዝር መግለጫዎች ጋር ግንኙነቶችን ያጥብቁ።

4.3 የኤሌክትሪክ ግንኙነት

• የኃይል አቅርቦቱን ጥራዝ ያረጋግጡtagኢ እና ድግግሞሽ ከሶሌኖይድ ኮይል ዝርዝር መግለጫዎች ጋር ይዛመዳሉ።
• የሶሌኖይድ ኮይልን ከተገቢው የኤሌክትሪክ ዑደት ጋር ያገናኙ። የአካባቢውን የኤሌክትሪክ ኮዶች እና የደህንነት ደረጃዎችን ይከተሉ።
• ድንገተኛ ግንኙነት እንዳይፈጠር ወይም አጭር ዑደት እንዳይፈጠር ለመከላከል ሁሉንም የኤሌክትሪክ ግንኙነቶች ይጠብቁ።

5. ኦፕሬሽን

የዳንፎስ EVR 3 (032F1204) በተለምዶ የተዘጋ (NC) ሶሌኖይድ ቫልቭ ነው። ይህ ማለት ሶሌኖይድ ኮይል ሲሟጠጥ (ኃይል ከሌለ) ቫልቭው ተዘግቶ ይቆያል፣ ይህም የፈሳሽ ፍሰትን ይከላከላል። ሶሌኖይድ ኮይል ሲነቃ (ኃይል ሲተገበር) ቫልቭው ይከፈታል፣ ይህም ፈሳሹ እንዲያልፍ ያስችለዋል።

• ኮይልን ማነቃቃት; የተገለጸውን ቮልት በመተግበር ላይtagወደ ሶሌኖይድ ኮይል e ቫልቭን ይከፍታል።
• የኃይል ማመንጫውን ማጥፋት; ከሶሌኖይድ ኮይል ኃይልን ማስወገድ ቫልቭን ይዘጋዋል።

ከመጀመሪያው ቀዶ ጥገና በኋላ የስርዓት ግፊትን እና የፍሰት መጠንን ይቆጣጠሩ እና ተገቢውን ተግባር ያረጋግጡ እና ማንኛውንም ያልተለመዱ ነገሮችን ለይተው ይወቁ።

6. ጥገና

6.1 መደበኛ ምርመራ

• በግንኙነቶች እና በቫልቭ አካል ዙሪያ ውጫዊ ፍሳሾችን በየጊዜው ያረጋግጡ።
• የሶሌኖይድ ኮይልን ከመጠን በላይ ሙቀት፣ ጉዳት ወይም የተላቀቁ ግንኙነቶች ምልክቶች ካሉ ይመርምሩ።
• በሚሠራበት ጊዜ ያልተለመዱ ድምፆችን ያዳምጡ, ይህም ውስጣዊ ጉዳዮችን ሊያመለክት ይችላል.

6.2 ጽዳት

• የቫልቭውን ውጫዊ ክፍል ንፁህ እና ከአቧራ፣ ከቆሻሻ እና ከቆሻሻ ንጥረ ነገሮች የጸዳ ያድርጉት።
• የውስጥ ጽዳት አስፈላጊ ከሆነ፣ ብቃት ያለው ቴክኒሻን ወይም የዳንፎስ አገልግሎት ተወካይን ያማክሩ። ባልሰለጠኑ ሰራተኞች መፈታት ዋስትናውን ሊያሳጣ እና ጉዳት ሊያስከትል ይችላል።

6.3 የሽብልቅ መተካት

የሶሌኖይድ ኮይል ካልተሳካ፣ ከስርዓቱ ውስጥ ያለውን ሙሉ ቫልቭ ሳያስወግድ በተለምዶ ሊተካ ይችላል። የኮይል መተካት ከመሞከርዎ በፊት ኃይሉ መቋረጡን ያረጋግጡ። ለዝርዝር የመተኪያ ሂደቶች የተጠቀሰውን የኮይል መመሪያ ይመልከቱ።

7. መላ መፈለግ

8. ዝርዝሮች

9. ዋስትና እና ድጋፍ

ስለ ምርት ዋስትና፣ የቴክኒክ ድጋፍ ወይም አገልግሎት መረጃ ለማግኘት እባክዎን ዳንፎስን በቀጥታ ያነጋግሩ ወይም ኦፊሴላዊ ድርጅታቸውን ይጎብኙ። webጣቢያ። ዳንፎስ የደንበኞችን እርካታ እና ጥሩ አፈጻጸም ለማረጋገጥ ለምርቶቹ ሁሉን አቀፍ ድጋፍ ይሰጣል።

ዳንፎስ ኦፊሴላዊ Webጣቢያ፡ www.danfoss.com
